Устройства защитного отключения

Что это такое?
Устройство защитного отключения (УЗО) Werkel — это модульный аппарат, предназначенный для защиты человека от поражения электрическим током при случайном прикосновении к токоведущим частям, а также для предотвращения пожаров, возникающих из-за утечек тока через поврежденную изоляцию . УЗО не защищает цепи от коротких замыканий и перегрузок — для этого последовательно с ним устанавливают автоматический выключатель . Прибор монтируется на DIN-рейку и является ключевым элементом электробезопасности в современных распределительных щитах .

---

Из чего делают и как устроены?
Корпус УЗО Werkel изготовлен из прочного полиамида 6 . Модельный ряд представлен двухполюсными аппаратами (1P+N), занимающими 2 стандартных модуля (36 мм) . Конструкция оснащена рядом функциональных элементов :

• Кнопка «Тест» — для периодической проверки работоспособности устройства.
• Окно реального состояния контактов — для визуального контроля положения (включено/отключено).
• Туннельные винтовые зажимы — рассчитаны на подключение проводов сечением от 1,5 до 25 мм², совместимы с медными и алюминиевыми проводниками .
• Двухпозиционная защелка — для удобного крепления и снятия с DIN-рейки.
• Отверстия для опломбирования и окно для маркировки — для защиты от несанкционированного доступа и идентификации цепей.

Степень защиты корпуса — IP20, что подходит для установки в закрытых распределительных щитах . Гарантийный срок составляет 60 месяцев (5 лет) .

Зачем и где это применяют?
УЗО Werkel выпускаются в нескольких модификациях, различающихся по номинальному току и току утечки, что определяет их назначение :

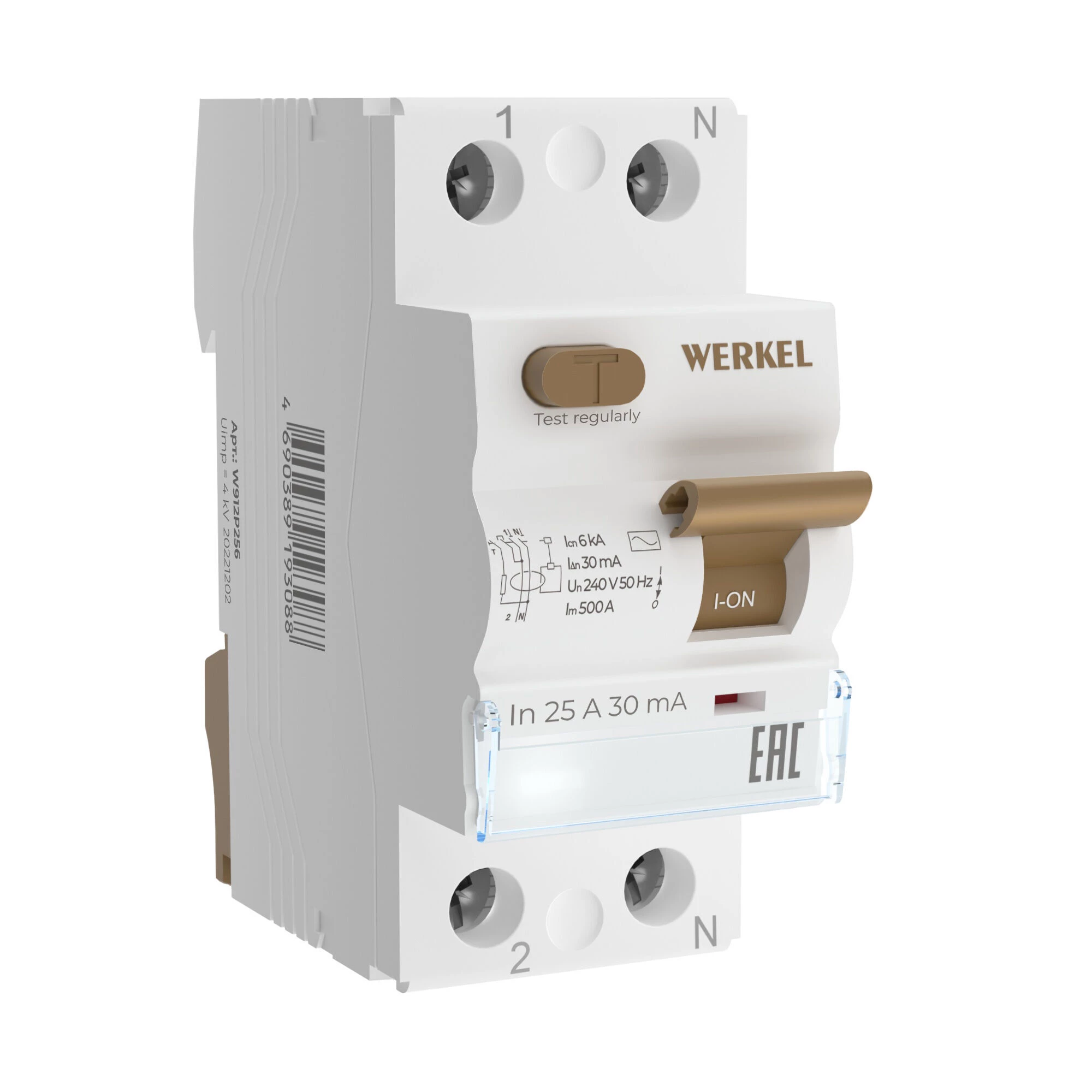

• Для защиты людей (30 мА): модели W912P256 (25 А) и W912P636 (63 А) предназначены для установки в розеточных и осветительных цепях жилых и общественных зданий. Они отключают питание при появлении тока утечки 30 мА, что достаточно для предотвращения смертельного поражения электрическим током .
• Противопожарные (100 мА и 300 мА): модели W812P404 (40 А/100 мА) и W912P404 (40 А/300 мА) служат для обнаружения утечек на ранней стадии и устанавливаются на вводе в здание. Они предотвращают возгорания из-за поврежденной проводки, но не обеспечивают защиту человека от прямого прикосновения .

Устройства совместимы с гребенчатыми шинами PIN и FORK, что позволяет аккуратно объединять их в группы в распределительном щите .

Интересный факт:
Все модульное оборудование Werkel, включая УЗО, сертифицировано по стандарту EAC . При этом гарантийный срок на продукцию составляет 60 месяцев — это показатель высокой надежности . Важно отметить, что для защиты человека в цепях с современной электроникой (стиральные машины, компьютеры, блоки питания) рекомендуется устанавливать УЗО типа A, реагирующие на пульсирующий постоянный ток. В модельном ряду Werkel представлены дифференциальные автоматы (АВДТ) типа A, совмещающие функции УЗО и автоматического выключателя .
