Реле напряжения

Что это такое?

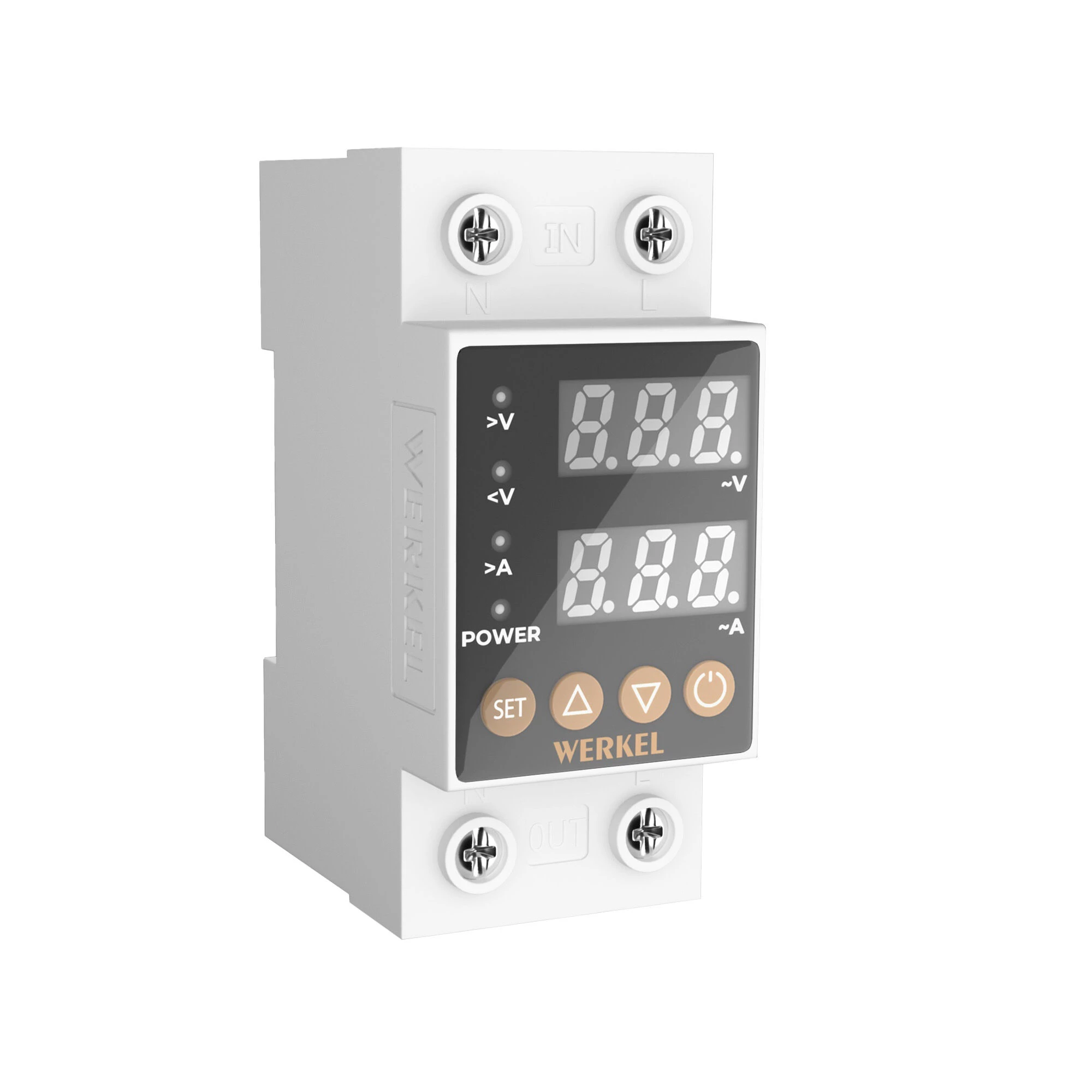

Реле напряжения Werkel — это модульное устройство защиты, предназначенное для отключения электрической сети при выходе напряжения или тока за установленные пользователем пределы . Оно монтируется на DIN-рейку и служит для защиты бытовых приборов и электрооборудования от последствий нестабильного электроснабжения — скачков, просадок, длительного превышения допустимых значений напряжения или тока . Модели оснащены цифровым дисплеем, отображающим текущие значения напряжения и тока в режиме реального времени .

---

Из чего делают и как устроены?
Корпус реле напряжения Werkel выполнен из полиамида 6 — прочного термопластичного материала, обеспечивающего надежную изоляцию и устойчивость к механическим воздействиям . Устройство имеет ширину 2 модуля (36 мм) и рассчитано на монтаж в стандартные электрощиты . На лицевой панели расположены цифровой дисплей для контроля параметров сети и удобные кнопки настройки, позволяющие быстро задать пороги срабатывания . Контактная группа выполнена на номинальный ток 63 А с одним нормально разомкнутым контактом (1НО), управление осуществляется напряжением 220 В переменного тока . Подключение проводников осуществляется винтовыми зажимами, рассчитанными на сечение от 1,5 до 25 мм² . Степень пылевлагозащиты корпуса — IP20 .

Зачем и где это применяют?
Реле напряжения Werkel применяется в однофазных сетях 220 В для защиты бытовой техники и электрооборудования от аварийных режимов работы сети . Устройство позволяет настраивать три ключевых параметра защиты :

• Минимальное напряжение: отключение при падении напряжения ниже заданного порога в диапазоне 100–210 В;
• Максимальное напряжение: отключение при превышении напряжения выше заданного порога в диапазоне 230–300 В;
• Максимальный ток: отключение при превышении потребляемого тока выше заданного порога в диапазоне 1–63 А (функция защиты от перегрузки).

После аварийного отключения устройство автоматически пытается восстановить питание с настраиваемой задержкой от 3 до 300 секунд . Реле устанавливается в вводных распределительных щитах квартир, частных домов, офисов и коммерческих помещений для защиты от перепадов напряжения, нестабильной работы сети и перегрузок по току .

Интересный факт:
В отличие от многих аналогов, реле напряжения Werkel W932P63R контролирует не только напряжение, но и потребляемый ток, выполняя функции как реле напряжения, так и ограничителя нагрузки . Это позволяет защитить проводку от перегрева при подключении слишком мощных потребителей даже в пределах допустимого напряжения сети. Гарантийный срок на устройство составляет 12 месяцев, а все модульное оборудование Werkel сертифицировано в соответствии с требованиями EAC .
